 Sposób realizowania obliczeń w programie GromExpert |
Przejdź do: |

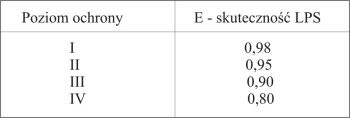

Norma PN-IEC 61024-1 wprowadza w pkt. 1.2.29 pojęcie "poziom ochrony". Jest to parametr wyrażający prawdopodobieństwo z jakim urządzenie piorunochronne chroni przestrzeń , czyli mówi o jego skuteczności E. Poniższa tabela pokazuje zależność skuteczności E od poziomu ochrony:
Większość parametrów dotyczących ochrony, zarówno zewnętrznej jak i wewnętrznej, zależy od przyjętego poziomu ochrony.
Wyboru poziomu ochrony dokonujemy na podstawie oszacowania krytycznego poziomu ochrony Ec, który liczony jest w następujący sposób:
gdzie:
Nc - akceptowana, powodująca szkodę, częstość wyładowań w obiekt.
Nd - spodziewana roczna liczba wyładowań w obiekt.
Aby ochrona była skuteczna musi być spełniony warunek: E > Ec
i tak, jeśli:
| E | > | 0,98 | - poziom I+ | ||
| 0,98 | < | E | <= | 0,90 | - poziom I |
| 0,90 | < | E | <= | 0,95 | - poziom II |
| 0,80 | < | E | <= | 0,90 | - poziom III |
| 0,00 | < | E | <= | 0,80 | - poziom IV |
| 0,00 | <= | E | - brak instalacji |
Oszacowanie współczynników Nc i Nd.
Spodziewaną częstosć wyładowań w obiekt Nd można wyznaczyć z zależności:
| Nd = Ng Ae Ce 10-6 [rok-1] |
w której:
Ng - średnia roczna gęstość wyładowań na km2 szacowana w sposób uproszczony następująco:
- Ng = 1,8 wyładowania/km2/rok - dla 20 dni burzowych (dotyczy obszaru Polski na północ od równoleżnika 51030' - Częstochowa).
- Ng = 2,5 wyładowania/km2/rok - dla 25 dni burzowych na pozostałym obszarze.
Ae - powierzchnia ekwiwalentna.
| Ae = ab+6h(a+b)+9 h2 |
gdzie a, b, h - długość, szerokość, wysokość budynku.
Ce - współczynnik określający położenie budynku:
- Ce = 0,25 dla budynków w terenie zabudowanym lub zalesionym z obiektami równymi wysokością lub wyższymi.
- Ce = 0,5 dla budynków otoczonych niższymi obiektami.
- Ce = 1 dla budynków wolnostojących bez zabudowy w odległości 3h.
- Ce = 2 dla budynków wolnostojących na szczycie góry lub wzniesieniu.
Akceptowana częstość wyładowań w obiekt Nc ustalana jest na drodze analizy ryzyka szkód. W przypadku własności prywatnej parametr ten jest zależny od właściciela obiektu i projektanta instalacji. Na użytek rozwiązań projektowych, w przypadku ważnych obiektów użyteczności publicznej, norma podaje dwie wartości:
- Nc = 10-3 dla obiektów zwykłych,
- Nc = 10-5 dla obiektów zagrożonych wybuchem.
W przypadku jakichkolwiek wątpliwości z zastosowaniem programu GromExpert należy użyć do obliczeń tych wartości współczynnika Nc. Proszę zawsze jednak pamiętać, że to projektant decyduje o poziomie ochrony, a w/w współczynniki doprowadzają czasem do niedorzeczności, co wykazaliśmy na dwóch przykładach w Prezentacji Praktyczne Aspekty Budowy Instalacji Odgromowych - slajd 18-22.
W normie PN-IEC 61024-1-1 pkt 4.1. znajdziemy zapis pozwalający nam szacować Nc i zależną od niego wartość E w sposób podobny do tego jak robi to GromExpert:
"Wartość Nc może być ustalona w drodze analizy ryzyka szkód przy uwzględnieniu takich czynników, jak:
- typ konstrukcji
- obecność substancji palnych i wybuchowych
- środki przeznaczone do redukcji wynikowych skutków piorunowych
- liczba poszkodowanych ludzi
- typ i znaczenie wchodzących w grę usług publicznych
- wartość mienia narażonego na szkodę
- inne czynniki"
Wobec braku w normie PN-IEC 61024-1-1 szczegółowych danych pozwalających na oszacowanie współczynnika Nc właśnie w ten sposób, użyty w naszym programie algorytm liczenia opiera się na danych liczbowych opublikowanych w normie niemieckiej DIN V ENV 61024-1 (VDE V 0185 Teil 100): 1996-08. Należy również mieć na uwadze, że sposób liczenia współczynnika Nd przy wykorzystaniu współczynnika Ce i tylko jednego sposobu liczenia powierzchni ekwiwalentnej Ae również został zaczerpnięty z tej publikacji.
Współczynnik Nc szacujemy następujaco:
| Nc = A B C |
gdzie:
A - komponenty wynikające z konstrukcji budynku.

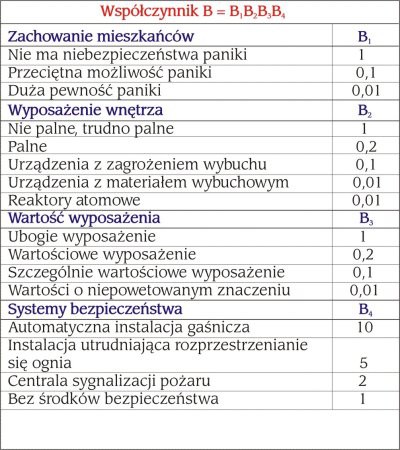

B - komponenty wynikające z charakterystyki budynku.

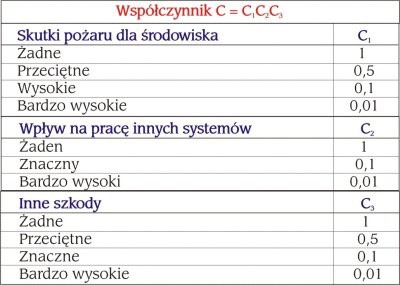

C - komponenty wynikające ze skutków wyładowania w obiekt.
Ten sposób liczenia, daje powtarzalne wyniki, które nie odbiegają w znaczny sposób od założonej klasyfikacji obiektów ze względu na ich wyposażenie i przeznaczenie. W wielu przypadkach, na przestrzeni prawie pięciu lat jego istnienia, program GromExpert był jedynym powszechnie dostępnym narzędziem do szybkiego oszacowania poziomu ochrony.
