Drążek izolacyjny typ III, śr. 16 mm, dł. 1,5 m, okuty końcówką zagiętą 90 st.
nr kat.: A 1055 8
Drążek izolacyjny o długości całkowitej 1,5 m. Składa się z dwóch części: części izolacyjnej o średnicy 16 mm i części mocującej z metalowym uchwytem z wypustem NIRO o śr. 8 mm zagiętym pod kątem 900. Drążek mocujemy z jednej strony do obudowy chronionego urządzenia za pomocą klemy felcowej np. D 371 009 lub D 365 030. Z drugiej strony mocujemy pręt iglicy za pomocą łącznika typu „V” nr kat. A 1088 4.
Możliwe jest jeszcze inny układ wsporczy: część zagiętą wypustu mocujemy do iglicy zaciskiem 8/16 np. D 380 020 lub D 392 050, drugi koniec drążka wspieramy o obudowę chronionego urządzenia za pomocą jednego z łączników serii A 1083 4 do A 1087 4. W ten sposób można projektować wsporniki również w konfiguracji „V”.
Element systemu:
Zobacz także:
Zacisk do felcu jednostronny 0.7 - 8 mm/ 1 x 8 mm Fe/Zn
D 365 030

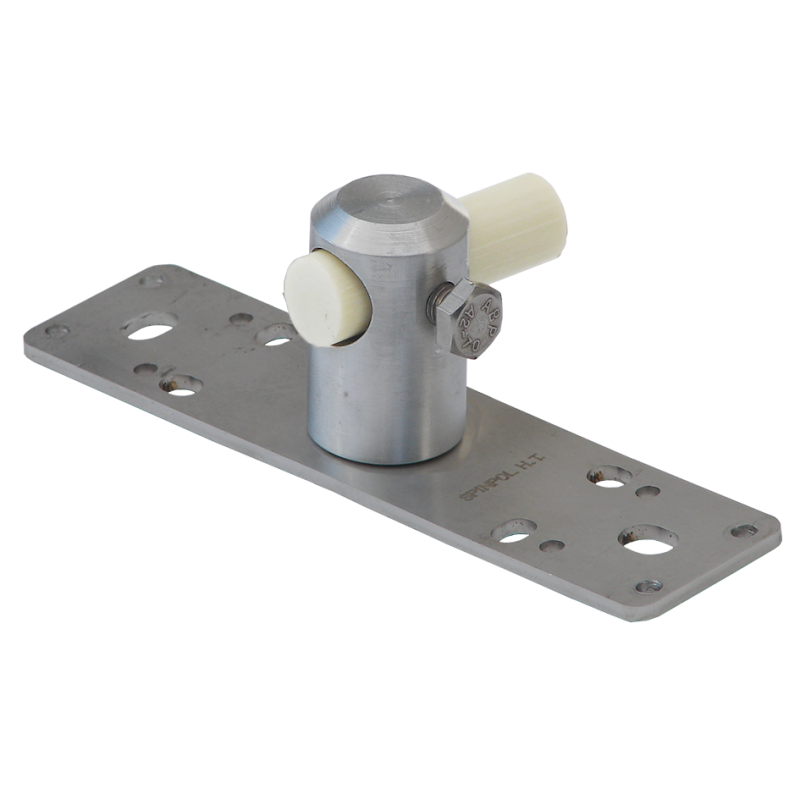

Łącznik drążków izolacyjnych o śr. 16 mm - łącznik podwójny, poziomy.
A 1086 4
Łącznik drążków z klemą do rur o śr. nie mniejszej niż 1".
A 1420 4
Łącznik drążków z uchwytem do rur 30-55 mm, typ II.
A 1442 4
